Компрессия – это величина максимального давления в цилиндре, создаваемая при холостой прокрутке двигателя стартером. Компрессия в цилиндрах двигателя это достаточно важный фактор исправной работы двигателя. Если ваш автомобиль плохо заводится, куда-то пропала былая мощность, то в этом случае неплохо было бы измерить компрессию.

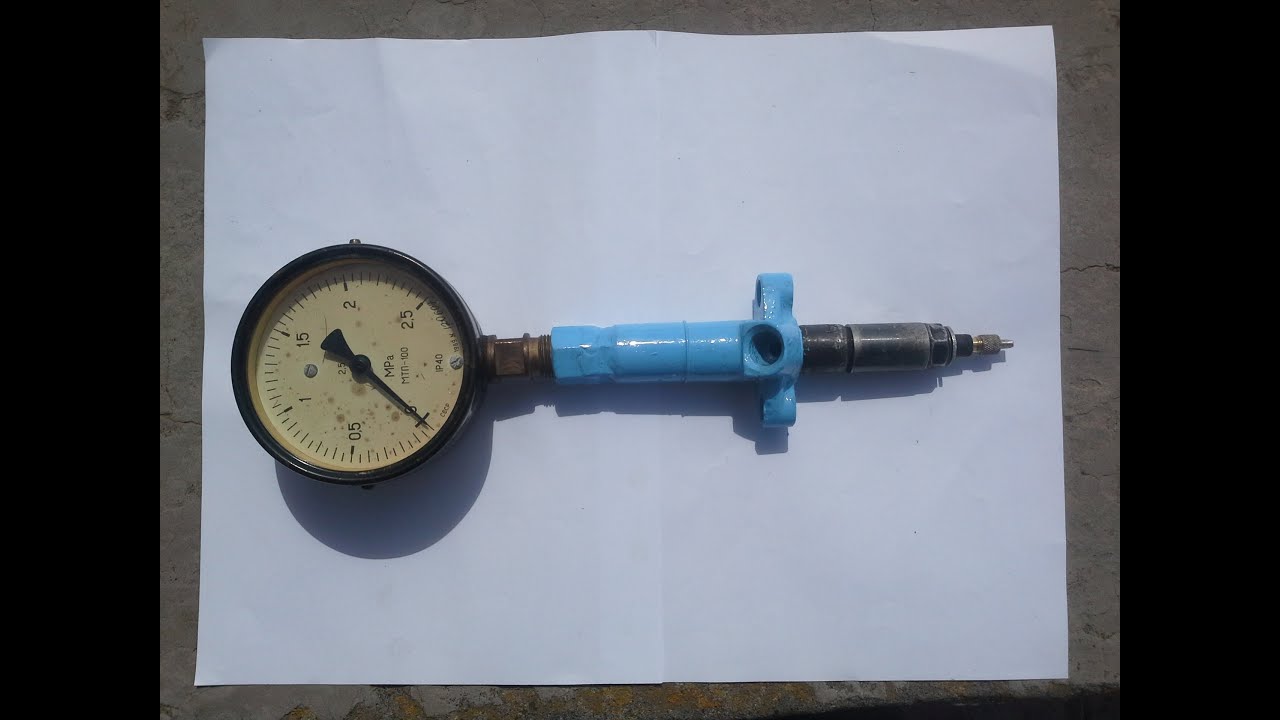

Для проверки компрессии вам потребуется компрессометр. Это не дорогой прибор, представляющий из себя манометр с обратным клапаном, благодаря которому он фиксирует наибольшую компрессию в цилиндре.

  • По конструктивному исполнению они бывают:
  •  с резьбовым наконечником, который вкручивается вместо свечи (Рис1).
  • kompressometr-s-rez'bovym-nakonechnikom

    Рис 1 – Компрессометр с резьбовым наконечником.

  • с простым резиновым наконечником, который необходимо вставить в свечное отверстие и удерживать на момент проверки (Рис 2).
  • kompressometr-s-prizhimnym-nakonechnikom

    Рис 2 – Компрессометр с прижимным наконечником.

Для дизельных двигателей компресометры идут на более высокое давление и обязательно с резьбовым наконечником.

При покупки предпочтение остается за первым видом, так как это позволяет произвести более точный замер, где вам не потребуется помощник, да и в цене не велика разница. Во втором случае без помощи вам просто не обойтись.

Если вы приобрели компрессометр или он у вас уже давно имеется в наличии, то можно перейти непосредственно к замеру. Но перед замером компрессии в цилиндрах двигателя нужно выполнить два условия:

  • Аккумулятор должен быть хорошо заряжен, стартер должен крутить двигатель с частотой не меньшей 200 об/мин, иначе не получим реальных показателей.
  • Непосредственно перед началом замера компрессии необходимо двигатель прогреть до рабочей температуры 80 – 90 градусов.
  1. После предварительных процедур переходим к основной части:
  2. Снимаем все свечные провода.
  3. Выворачиваем все свечи, запоминая какая из какого цилиндра, желательно потом в крутить их все на свои места. Некоторые выкручивают, только одну свечу, только в том цилиндре, где в данный момент производят замер компрессии. На самом деле это ошибочное представление о замере, и в итоге мы получим не правильные, заниженные показатели компрессии. Так как величина оборотов будет меньше, за счет создаваемой компрессии в тех цилиндрах, где не выкручены свечи.
  4. Отсоединяем низковольтные провода от катушек, чтобы их не пробило.
  5. Предотвращаем подачу топлива в цилиндры. Отсоединив топливный шланг в том случае если у вас механический  бензонасос, если насос электрический, то можно вытащить реле насоса, предохранитель или снять провода питания со всех форсунок.
  6. Проделав все подготовительные работы, приступаем к самому измерению. Рассмотрим случай если компрессометр у нас с резиновым наконечником. Вставляем компрессометр в свечное отверстие, плотно прижав его. Напарник садится  за руль, выжимает педаль газа (открывая тем самым дроссельную заслонку) и вращает двигатель стартером, до тех пор, пока показания на приборе не перестанут расти.
  7. Записываем давление в данном цилиндре. Сбрасываем показание на приборе. И проделываем эту процедуру во всех остальных цилиндрах.
  8. Измерив компрессию в двигателе. Собираем все в обратном порядке. После сборки двигателя идем анализировать наши полученные результаты.
Анализ полученных данных.

Если компрессия во всех цилиндрах лежит в пределах 11 – 15 и разность давления между цилиндрами не составляет более 1, то значит на вашем двигателе отличная компрессия (для более точного определения пределов нормы компрессии, конкретно для вашего двигателя свертись с технической документацией вашего автомобиля, так как эти показатели для разных двигателей могут отличаться).

Если в некоторых цилиндрах давление на порядок ниже это говорит о наличии, каких-то неисправностей. Для предварительного выявления неисправности в цилиндре нам необходимо добавить в него 5 – 10 мл чистого моторного масла и вновь произвести замер.

Если компрессия в нем поднялась или даже превысила показания  в других цилиндрах, то это говорит о большом износе или о залегании колец. В этом случае вам поможет раскоксовка двигателя.

Если компрессия осталась на прежнем уровне, то возможно, что проблема в неплотном прилегание впускного или выпускного клапана (прогорании или неправильной регулировке клапанов), либо пробое прокладки головки блоков цилиндров ГБЦ или трещине в поршне, головке или блоке. Для выявления этого ряда причин  нам потребуется компрессор. Выставляем поршень подозрительного цилиндра в ВМТ, ставим автомобиль на ручной тормоз, а ручку переключения скоростей на 4 или 5 передачу. Включаем компрессор, нагнетаем давление в цилиндр и ищем утечку воздуха:

  1. Если шипение мы слышим в соседнем цилиндре, то пробой прокладки произошел между цилиндрами. Выход замена прокладке ГБЦ.
  2. Если прокладка пробита в систему охлаждения (предварительно необходимо выкрутить пробку на радиаторе или расширительном бочке , подробнее система охлаждения), то мы  увидим увеличение уровня жидкости или пузырьки в расширительном бачке .
  3. Если шипение раздается во впускном или выпускном коллекторе (шипение будет доноситься из выхлопной трубы), то проблема в каком-то из этих клапанов или их регулировке.

Но прежде чем сделать окончательный вывод о неисправности нужно помнить, что нельзя основываться лишь только на замерах компрессии. Например, если на автомобиле продолжительное время форсунка льет бензин, плохо распыляя его в цилиндре, то может произойти так, что бензин будет смывать масляную пленку со стенок цилиндра, тем самым очень сильно снижая компрессию. Или у автомобиля наблюдается повышенный расход масла из-за изношенных масляных колец. Измерив на нем компрессию, мы можем получить высокие показатели давления в цилиндрах. Все потому что излишки масла будут ликвидировать большие зазоры износа.
