В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

Устройство пластикового окна

Конструкция окон из ПВХ

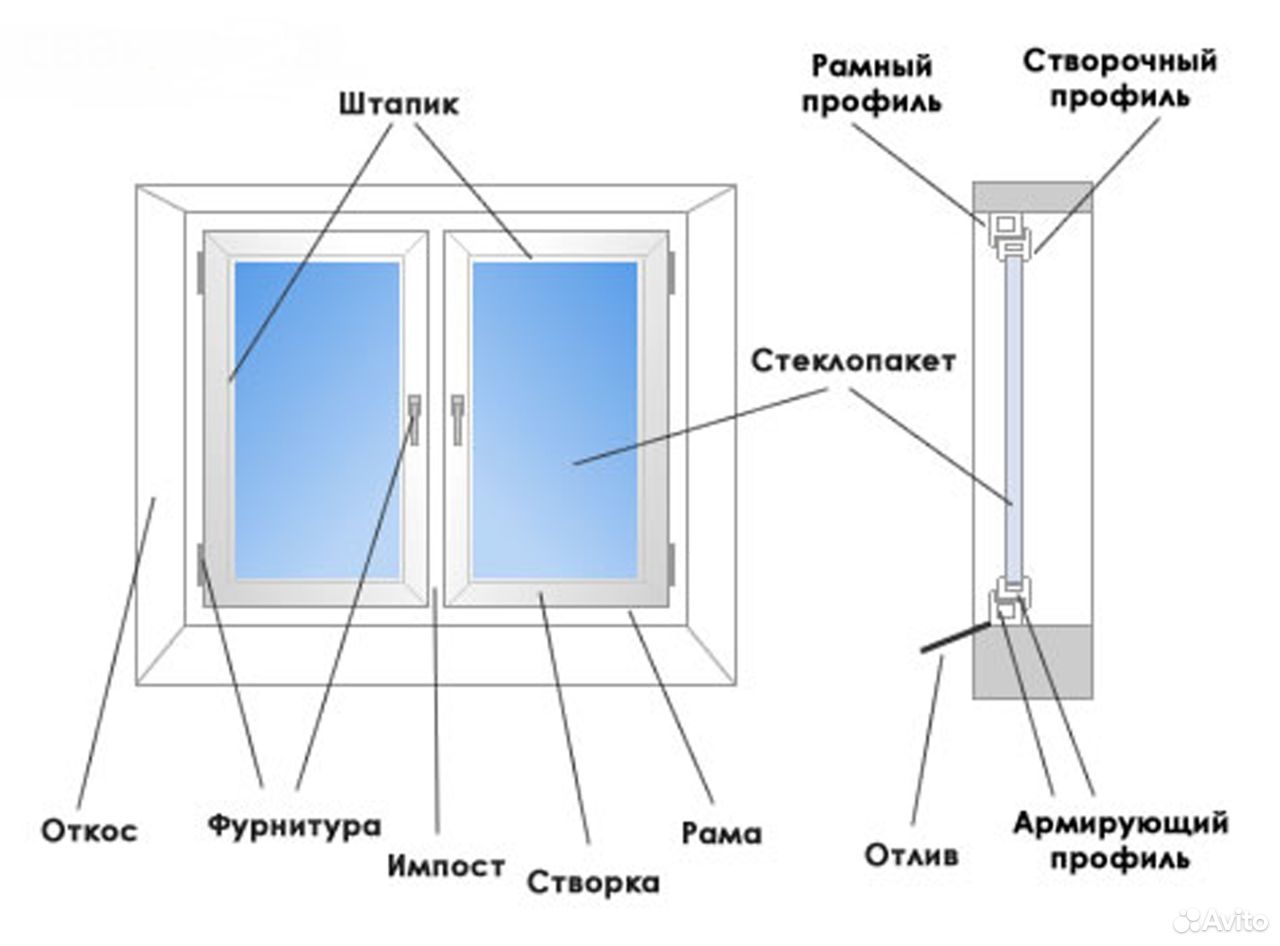

Каково же устройство пластикового окна?

В его состав входят:

  • Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
  • Створка. Деталь является подвижной частью, так как может открываться.
  • Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
  • Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.
Строение профилей

Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

Устройство пластикового окна в разрезе

Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

Из чего изготовлены профили окон из пластика?

Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

Стеклопакеты

Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.устройство пластиковых окон фурнитура

Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

Фурнитура для окон из пластика

Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

Как функционирует устройство замка пластикового окна?

Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

Запорное устройство пластиковых окон

Как правило, дополнительные опции обеспечивают:

  • защиту детей;
  • предохранение от отжимания створки;
  • проветривание помещения;
  • фиксацию створок в разных положениях;
  • наличие внешних ручек и т. д.

Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

Монтаж откосов окон

При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

Такое устройство обладает следующими плюсами:

  • отличается экологической чистотой и не требуют специального ухода;
  • цвет может быть выбран по вкусу;
  • поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
  • пластиковый откос обладает длительным сроком службы.

Устройство и ремонт пластиковых окон

В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

  • применение специальных панелей;
  • монтаж откосов из пластика;
  • установка изделий из гипсокартона.
Рулонные шторы на пластиковые окна

Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

Особенности открытого метода крепления штор

Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

Открытые крепления для штор имеют разновидности:

  • Крепление мини-системы. Оно подходит для створок и рам.
  • Стандартный тип, который монтируется над проемом окна.
  • Мансардный вид. Он рассчитан для окон сложной конфигурации.

Устройство откосов пластиковых окон

Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

Крепление штор закрытого типа

Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

Как крепить штору на створку окна?

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

Устройство для штор на пластиковые окна

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.
