Как известно, газовые отопительные приборы относятся к оборудованию, способному создать аварийную ситуацию, сопряженную со смертельным риском. Случайное затухание пламени или утечка газа могут привести к взрыву или удушью, а перегрев котла – в лучшем случае, к его поломке. Исправная автоматика безопасности газовых котлов сумеет предотвратить риски еще на начальной стадии. Кроме того, она содействует более экономному расходованию топливного ресурса и повышает уровень комфорта при эксплуатации отопительной системы в целом. Стоимость узла автоматики зависит от количества и сложности включенных в схему опций. Некоторые из них являются обязательными, а потому должны присутствовать в каждом газовом котле без исключения.

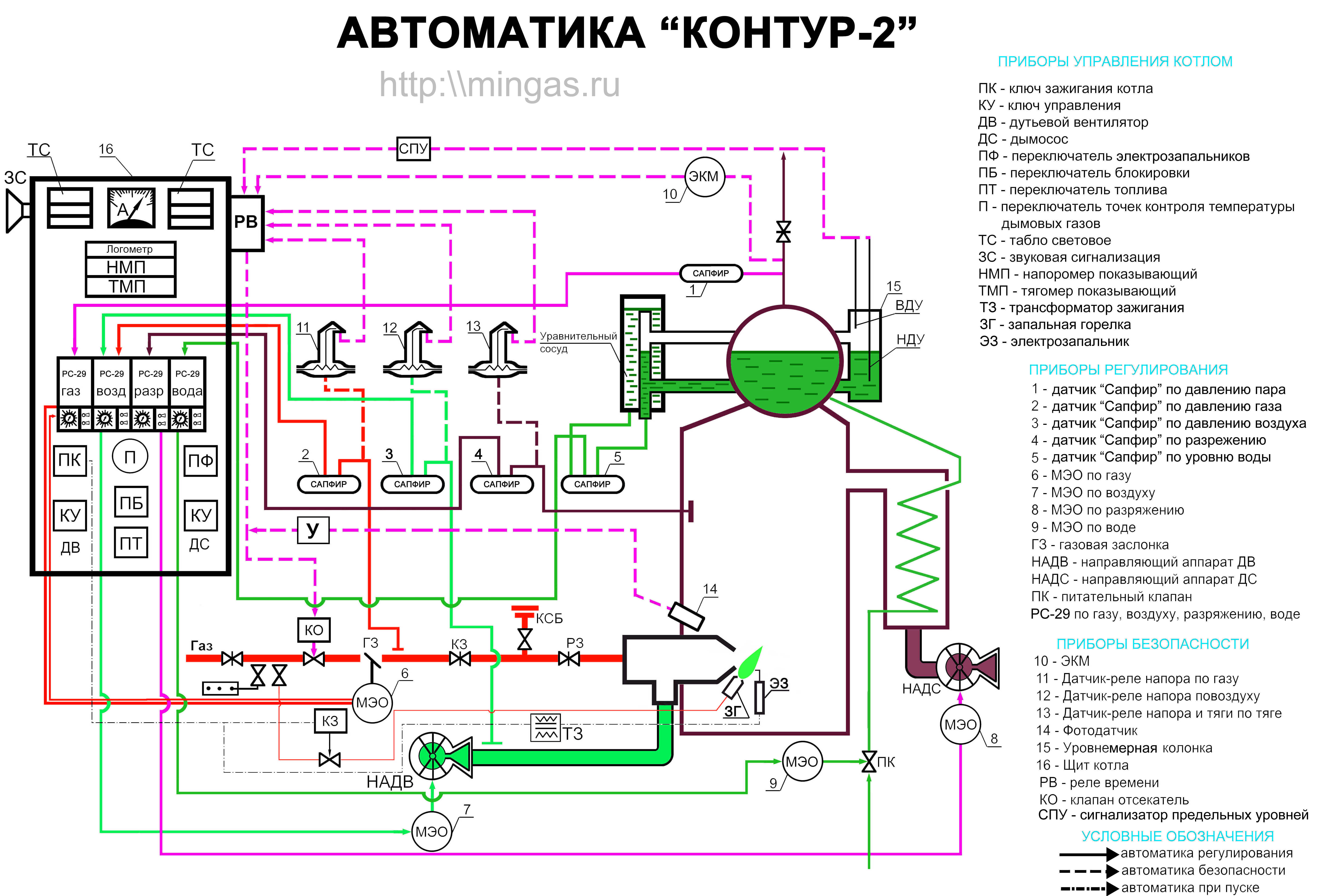

Автоматика газового котла

Принцип работы базовой автоматики Современное отопительное оборудование непременно оснащается системой безопасности и блоками управления с функцией регулирования рабочих режимов. Элементом базовой автоматики является электро- или пьезорозжиг, подающий искру на запальник в момент начала подачи газа. Для запуска процесса горения нужно лишь нажать на кнопку, расположенную на корпусе отопительного котла.

Далее автомат включает газовую горелку, которая подхватывает огонь от запальника. После прогрева теплоносителя до требуемой температуры, автоматика (в данном случае термостат) срабатывает на отключение горелки, а когда происходит охлаждение воды до граничных показателей, то дается сигнал на включение. Запальник же продолжает все это время гореть. Данная опция позволяет:

  • защитить окружающее пространство от возможной утечки газа;
  • предотвратить закипание воды в теплообменнике;
  • прекратить подачу топлива к соплу при отсутствии тяги или резком изменении давления газа в магистральном трубопроводе.
Элементы автоматики

Поддержание оптимального режима работы котла и безопасность оборудования уже давно зависят не от человеческого фактора, а от автоматики, которой комплектуется газовое оборудование. Она бывает энергозависимой, более надежной, но требующей присутствия источника бесперебойного питания, и энергонезависимой (механической), отличающейся автономностью и простой конструкцией. Система безопасности может состоять лишь из необходимых элементов или быть многофункциональной, иметь ручное регулирование или программатор.

Автоматика обеспечивает надежное и экономичное функционирование газового котла без участия человека.


Элементы автоматики

Энергонезависимая система

Подобная автоматика привлекательна своей изолированностью от электроэнергии, низкой стоимостью и ремонтопригодностью. Диапазон рабочих температур, влияющих на работу термостата, здесь устанавливается вручную посредством переключателя, подсоединенного к встроенному в котел терморегулятору. В его конструкции присутствует стержень, изготавливаемый из материала, способного укорачиваться и удлиняться при изменении температуры теплоносителя. В результате, клапан на подаче газа открывается или закрывается, полностью перекрывая поступление топлива к горелке.

В комплект энергонезависимой автоматики включают, также, датчики пламени и тяги. При внезапном затухании горелки, как и при значительном снижении тяги, газ мгновенно перекрывается. Но для комфортной и экономичной эксплуатации современных котлов вышеперечисленных опций бывает недостаточно. Ручное регулирование не дает возможности использования оборудования в оптимальных режимах, поэтому экономия, комфорт и срок службы котла без дополнительной автоматики сводятся к минимуму.

Энергозависимая система

Максимальное удобство эксплуатации газовых отопительных приборов обеспечивает электронная автоматика. Достаточно лишь ввести на дисплее рабочие параметры или уже запрограммированные режимы, как в дело вступает система регулирования и контроля. Она функционирует, основываясь на принципе электромагнитных клапанов, получающих команды от микропроцессорного блока.

Минусом энергозависимой автоматики является ее привязанность к электроэнергии. При возможных сбоях в электросети оборудование блокируется, и теплоноситель перестает прогреваться, что ведет к остыванию отопительного контура. Работоспособность системы и элементов безопасности котла поддерживают путем подключения оборудования к источнику бесперебойного питания или к дизельному генератору.

Погодозависимая автоматика

Современная автоматика способна:

  • поддерживать разные температуры в зависимости от дней недели или времени суток;
  • регулировать тепловой режим, принимая во внимание погодные условия;
  • создавать индивидуальную температуру в отдельных помещениях;
  • предупреждать промерзание отопительного контура;
  • диагностировать неисправности и многое другое.
Составляющие системы автоматики

Элементы автоматического регулирования делятся на несколько групп, в зависимости от функционального предназначения и конструктивных особенностей. Приобретая котел, необходимо более детально ознакомиться с набором представленных опций, ведь от их количества зависит цена газового котла. Возможно, что слишком сложные компоненты и не потребуются. Зачем же тогда переплачивать?

Автоматика для котлов отопления включает в себя:

  • термостаты;
  • клапаны;
  • реле;
  • датчики;
  • контроллеры.

Термостаты считаются одними из простых электромеханических приспособлений в системе автоматики. В их функции входит обеспечение заданного температурного режима теплоносителя и подача сигнала на включение или отключение газовой горелки после достижения пороговых, или граничных значений.

Термостаты не дают воде закипеть или замерзнуть в котле.

Клапаны осуществляют регулирование подачи газа к горелке. Вернее, они перекрывают или открывают сопло подводящего патрубка.

Газовый клапан

Реле давления теплоносителя в системе защищает газовый котел от серьезных поломок. Дело в том, что слишком низкое давление вызывает завоздушивание, закипание и прекращение циркуляции воды в отопительном контуре. Результатом становится сильнейший перегрев котла. Чрезмерное давление не менее опасно, так как ведет к аварийной ситуации и может спровоцировать взрыв. В первом случае ситуацию контролирует реле минимального давления, а во втором – максимального.

Релейные приборы осуществляют контроль и за давлением газа. Нормальная работа горелки предполагается при номинальном давлении, поэтому при его снижении или повышении происходят внештатные ситуации. В первом случае в горелке начинает «оседать» пламя, что приводит к прогоранию труб. Во втором случае оно поднимается слишком высоко, в результате чего страдает камера сгорания. В зависимости от обстоятельств, реле минимального или максимального давления газа отключает котел с целью защиты оборудования от серьезных поломок.

Датчики, определяющие наличие в отопительной системе теплоносителя, являются важным дополнением для котла. Они не допускают включения оборудования без заполнения контура, чем и предотвращают появление аварийных ситуаций. Датчик выполняется в виде поплавка или электродов, размещаемых в гидравлическом контуре определенным образом.

Контроллеры представляют собой электронные приборы, управляющие отдельными узлами или отопительной системой в целом. При этом принимаются во внимание как внутренние факторы, влияющие на работу газового котла, так и внешние условия, в том числе погодные. Контроллеры могут обладать разными возможностями и иметь различную функциональность. Их классифицируют по нескольким позициям:

  • схеме интеграции с котельным оборудованием;
  • управленческим алгоритмам;
  • набору возможностей;
  • направлению обслуживания.

Для газовых котлов имеется большой выбор автоматики, позволяющей безопасно и комфортно использовать отопительные системы. При покупке оборудования следует подробно ознакомиться с предлагаемыми производителем опциями. Внимательность поможет избежать неожиданностей.
